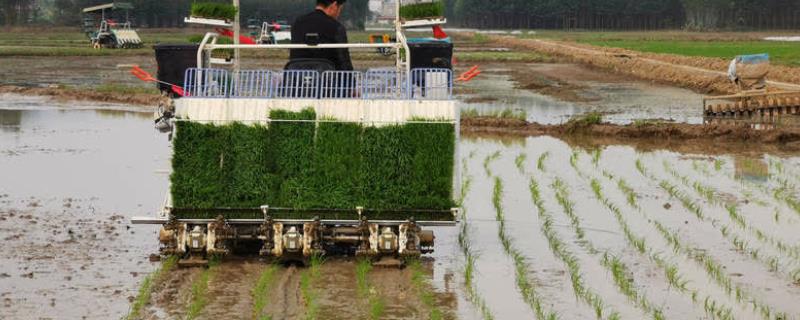

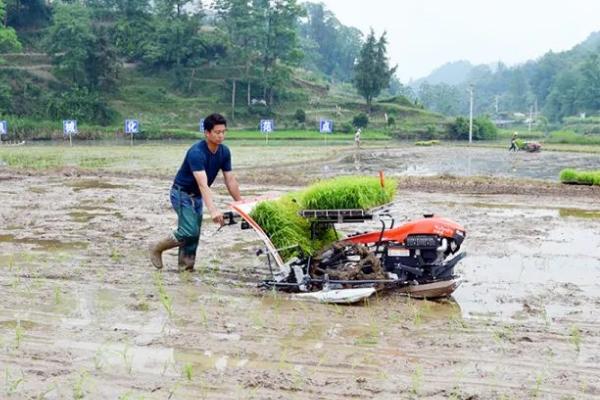

水稻插秧机调整工作，包括插秧工作部分和整机性能的调整

紫凤

2024-03-06 09:41:35

一、插秧工作部分的调整

1、插秧株距的调整

（1）插秧株距的调整，是通过调整株距调节手柄的位置来完成的。株距调节手柄有三个档位可以调整，即70，80，90三个档位。它的意思是每3.3平方米面积上有70穴，80穴，90穴。株距分别是16厘米，14厘米，12厘米，每亩总穴数分别为14000穴，16000穴，18000穴。

（2）调整技术方法，发动机在怠速运转的情况下，将株距调节手柄推进或拉到相应位置就可以。这时应注意，调节手柄必须完全结合。否则，插植机构部分将没有办法正常工作。

2、穴株数的调整

（1）穴株数是由插秧机取秧块的面积来确定。它与秧块的大小，高度，宽度有关。因此，穴株数的调整，由横向取秧量，纵向取秧量，送秧量三方面组成。

（2）横向取秧量的调整，即取秧块宽度的调整。横向取秧量三个档位可以调整，20，24，26。它的意思是插秧机在取秧时将横向宽度28厘米的秧块分20，24，26次取完。取秧次数与取秧块宽度为28除以20，24，26等于1.4，1.17，1.08厘米。

（3）调整技术方式，必须在苗箱移动到左或右边时，将插植离合器拨到连接的位置，发动机熄火，旋转圆板，使圆板上的数字转到螺栓口处，用螺栓固定即可。

（4）纵向取秧量的调整，即取秧块高度的调整。纵向取秧量有8-17毫米的10个档位，每个档1毫米的调节。它是通过调节秧苗移送支架箱孔位置及秧苗移送螺杆长度来实现的。当纵向取秧量调节手柄位于8-11毫米时，对应为3孔，下的孔。位于11-15毫米时，对应为2孔，中间的孔。位于15-17毫米时，对应为1孔，上的孔。

3、插秧深度的调整

（1）可通过改变调节手柄的位置来选择4个档位。每档改变插秧深度6毫米，还可通过改变浮板与机器连接的插孔，选择6个档位。

（2）在调整浮板与机器连接的插孔位置时，主浮板和辅助浮板的插孔位置必须同时相应调整。

二、插秧机整机性能的调整

插秧机作业-段时间后，整机性能和技术状况会发生-些变化，必须进行-些调整，才可以保持正常作业。通常检查调整有，

1、发动机皮带的调整

调整方式是，先将发动机的4个底座螺栓拧松，发动机向前移动到皮带张紧度符合要求，即用手指压下10-15毫米，再拧紧4个底座螺丝。

2、火花塞的调整

先拆下火花塞，检查其电极间隙。电极间隙为0.6-0.7毫米，电极干燥清洁，无油污垢。否则应调整间隙并干净。

3、汽化器的调整

用手拉动风门，油门拉线，风门，油门开关应正常。油门关闭时，主喷口全闭，怠速口全开。怠速螺丝向内拧，怠速降低直到关闭。怠速螺丝向外拧，怠速变高。调整时，怠速螺丝拧紧后，再退出二分之-圈，并可根据需要进行微调。

4、插植链条的调整

方法是，将主齿轮箱的张紧机构松开，先调整插植齿轮箱处张紧螺杆，使链条预张紧，再将前面的主齿轮箱张紧机构逆时针旋转，使链条张紧。

5、机体平衡度的调整

当插秧机整机出现左右不平衡时，将机器左右摇摆4-5次，导轨左右两边高度差大于10毫米时，则调整仿联动臂上的调节螺母，使其保持平衡。调整时，先将机器停放在平坦处，将苗箱放在导轨中间，将机器上升，左右摇动-下，停放2-5分钟后确认。

6、操纵拉线的调整

（1）主离合器手柄拉线的调整，主离合器手柄有’连接和断开’两个操作位置。调整时，将拉线调紧至当主离合器连接时，在’切’字位置开始工作即可。

（2）插植离合器手柄拉线的调整，插植离合器手柄有’连接和断开’两个操作位置。调整时，将拉线调紧至当插秧离合器连接时，在’切字’位置开始工作即可。

（3）拉线的调整，拉线的调整，主要是保证插殃机起锁定作用，避免在行走档插秧。调整要求是，以变速手柄位于行走档时，插秧离合器接通，变速手柄自动跳至插秧档为标准。

（4）液压升降手柄拉线的调整，液压升降手柄有’上升，下降和中立’三个操作位置。上升时阀臂与后凸台接触，固定时阀臂处于前，后凸台中间位置。调整时，以液压升降手柄位于’上’的位置时，机器开始上升，并且上升以及下降的速度要达到标准，上升时间为3-4分钟，下降时间为1.5-2分钟。

（5）转向离合器拉线的调整，调整时，先检查确认离合器是否起作用。握紧手柄后再放开时，手柄如果不可回位，应晃动机器左右，观察手柄是否回位。调整时，将手柄间隙调整到0-1毫米。

7、秧针与取苗口间隙的调整

方式是，将插植总成的曲柄固定销和摇杆固定螺母拧松，左右移动插植臂，使间隙符合1.3-1.7毫米要求后，将插植臂曲柄固定，摇杆与轴承座之间增减垫片后将摇杆固定。

8、秧针与苗箱间隙的调整

秧针与苗箱左右的间隙为1.5-2.5毫米，并且对称分布。调整时，将苗箱与光杠固定螺丝松开，左右移动苗箱，使间隙符合要求。
